Kegel (cone)

Funktioniert mit BricsCAD (Windows) Classic, Pro und Platinum; BricsCAD (Linux) Classic, Pro und Platinum

Erzeugt 3D Kegel als Solid Modelle in der Pro und Platinum Version und als Oberflächen Modelle in der Classic Version.

Zugriff auf den Befehl über

Befehlszeile: kegel

Menü: Modell | 3D Solids | Kegel

toolbar: 3D Solids |

: kegel

Aufforderung in der Befehlszeile:

Elliptisch/<Mittelpunkt der Grundfläche des Kegels> <0,0,0>: (Wählen Sie einen Punkt, geben Sie die Koordinaten ein, oder wählen Sie eine Option.)

Durchmesser/<Basis-Radius>: (Wählen Sie einen Punkt, geben Sie die Koordinaten ein, oder geben Sie ein D ein.)

Scheitelpunkt/<Höhe des Kegels>: (Wählen Sie einen Punkt, geben Sie die Koordinaten ein, oder geben Sie ein S ein.)

Befehls Optionen

Option	Beschreibung
Mittelpunkt der Grundfläche des Kegels	Bestimmt den Mittelpunkt der Grundfläche des Kegels; geben Sie die x,y,z-Koordinaten ein, oder wählen Sie einen Punkt.
Durchmesser	Bestimmt den Durchmesser des Kegels; Sie werden zu folgendem aufgefordert: Basis-Durchmesser - geben Sie die Koordinaten ein, oder wählen Sie einen Punkt.
Basis-Radius	Bestimmt den Radius der Basis; geben Sie die Koordinaten ein, oder wählen Sie einen Punkt.

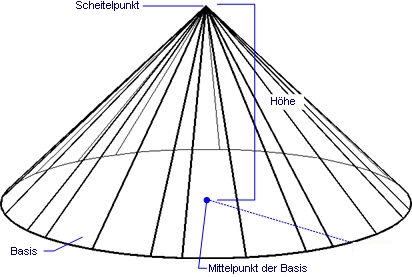

Scheitelpunkt	Bestimmt die Spitze des Kegels; Sie werden zu folgendem aufgefordert: Kegel-Scheitelpunkt - wählen Sie einen Punkt, oder geben Sie die Koordinaten ein. Der Punkt bestimmt die Höhe des Kegels, sowie den Winkel, um welchen dieser gedreht wird.
Höhe des Kegels	Bestimmt die Höhe des Kegels; wählen Sie zwei Punkte, oder bestimmen Sie die Koordinaten.

Elliptisch	Erzeugt einen Kegel mit einer elliptischen Grundfläche.
Mittelpunkt	Bestimmt den Mittelpunkt der elliptischen Grundfläche; Sie werden zu folgendem aufgefordert: Mittelpunkt der Ellipse - wählen Sie einen Punkt, oder geben Sie die Koordinaten ein. Endpunkt der Achse - wählen Sie einen Punkt, oder geben Sie die Koordinaten ein. Andere Achse - wählen Sie einen Punkt, oder geben Sie die Koordinaten ein.
Erstes Ende der Ellipsenachse	Bestimmt einen Endpunkt der ersten Ellipsenachse.
Zweites Ende der Ellipsenachse	Bestimmt den anderen Endpunkt der ersten Ellipsenachse.
Andere Achse	Bestimmt den Endpunkt der zweiten Ellipsenachse.

Bearbeitung mit Griffen

Ein Kegel kann direkt über die Griffe bearbeitet werden:

Ähnliche Befehle

XKegel - erstellt einen Kegel als 3D X-Solid.

Quader - erzeugt einen 3D-Quader als Solid-Modell.

Zylinder - erzeugt einen 3D-Zylinder als Solid-Modell.

Schale - erzeugt die untere Hälfte von 3D-Kugeln als Solid-Modell.

Kuppel - erzeugt die obere Hälfte von 3D-Kugeln als Solid-Modell.

Extrusion - extrudiert 2D-Objekte in 3D-Solid-Modelle.

Überlag - erzeugt 3D-Volumenkörper aus sich überlagernden 3D-Solid-Modellen.

Schnittmenge - entfernt die Volumen von zwei Solid-Modellen, die nicht in der Schnittmenge der zwei Solid-Modelle enthalten sind.

MassEig - gibt die Massen-Eigenschaften von 3D-Solids-und 2D-Regionen aus.

Rotation - erzeugt 3D Solid-Modelle durch die Rotation von 2D-Objekten.

QuerSchnitt - erstellt Schnitt-Ebenen von 3D-Solids; es werden Regionen Objekte erzeugt.

Kappen - schneidet 3D-Solid-Modelle in zwei Teile.

Volkörperbearb - bearbeitet Flächen und Kanten an 3D-Modellen.

Kugel - erzeugt 3D-Kugeln als 3D-Solid-Modelle.

Differenz.- entfernt ein Solid-Modell von einem zweiten.

Torus - erzeugt 3D-Ringe als Solid-Modelle.

Vereinig - vereinigt zwei oder mehrere Solid-Modelle in ein einzelnes Objekt.

Keile - erzeugt 3D-Keile als Solid-Modelle.
