DimCenter 【中心線】

製品 ： Classic, Pro

円と円弧の中心点に中心マークを配置します。

コマンドへのアクセス

コマンド入力 ： DimCenter

エイリアス： dce

メニューバー : 寸法｜ 中心線

ツールバー： 寸法｜円 ｜

: dimcenter

コマンドプロンプト：

円弧または円を選択: （円弧、ポリライン円弧、または円を選択します。）

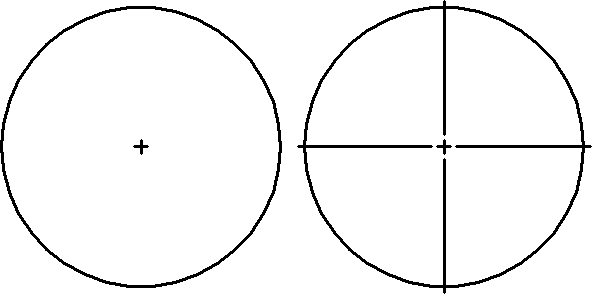

左：DimCen = 0.09; 右：DimCen = -0.09

コマンドオプション

関連コマンド

DimLinear - 図面内に、水平、垂直、回転の長さ寸法を配置します。

DimAligned - 平行寸法を配置します。

DimBaseline - 共通な基準線から寸法を追加配置します。

DimContinue - 寸法を続けます。

DimDiameter - 直径寸法を配置します。

DimRadius - 半径寸法を配置します。

DimAngular - 角度寸法を配置します。

DimLeader と Leader - 文字、ブロック、図形、または幾何公差に引出線を配置します。

DimOrdinate - xとy縦座標寸法を配置します。

Tolerance - 図面で幾何公差を配置します。

Dim - '寸法コマンド:'寸法を配置して、編集します。

Dim1 - '寸法コマンド:'寸法を配置して、編集します。

DimEdit - 寸法文字のテキストと角度を変更します；補助線の角度を変更します。

DimTEdit - 寸法文字の位置を変更します。

DdEdit - 寸法文字を編集します。

Properties - パレットを使用して寸法のプロパティを編集します。

DimStyle - 図面エクスプローラを使用して、寸法スタイルを作成/編集します。

-DimStyle - コマンドバーを使用して寸法スタイルを保存/適用します。

Style - 寸法で使用する文字スタイルを設定します。

DimOverride - 現在の寸法スタイルの値を上書きします。
