角度寸法
コマンドへのアクセス
コマンド入力 : dimangular
エイリアス : dan, dimang
メニューバー : 寸法記入 | 角度寸法
ツールバー: 寸法記入 |
: dimangular
コマンドバーの表示:
線分、円弧、円を選択 <角度を指定する場合は ENTERを押す>: （線分、円弧、円を選択するか、Enterキーを押して角度の頂点を指定します。）
角度の頂点: （頂点を選択します。）
角度の1番目の辺: （角度の始点を選択します。）
角度のもう一方の辺: （角度の終点を選択します。）
角度(A)/文字(T)/<円弧寸法の位置>: （円弧寸法の位置を指定するか、オプションを入力します。）
寸法値＝142
2線の間の角度寸法
または、ペアのポリラインセグメント

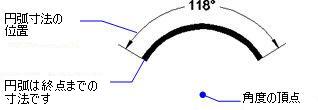

円弧の角度寸法

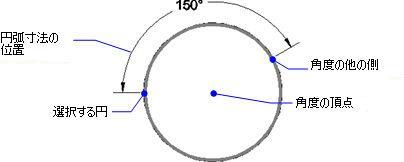

円の2点の角度寸法
コマンドオプション
|
オプション |
説明 |
|
3点を指定し角度寸法を配置します: |
|
|
1点目は角度の頂点です。 |
|
|
2点目は角度の一辺です。 |
|
|
3点目は角度の2つめのコーナーです。 |
|
|
円弧の寸法の位置を指定します。 |
|
|
寸法文字の角度を指定します。 |
|
|
BricsCADのデフォルトのテキストと異なる場合、テキストを指定します。 |
|
|
|
|
|
寸法を入力する図形を選択します - 線分、ポリラインセグメント、円弧、または円を選択します: 線分またはポリライン - "角度寸法の他の線を選択します。 円 -"頂点からの角度 2点目を選択します。 円弧 -プロンプトされません; BricsCADは直ちに'角度/テキスト/<円弧寸法の位置>に行きます:' プロンプト。 |
|
|
2番目の線を選択；角度寸法は2つの線の間に作画されます。 |
|
|
角度寸法のもう一方の線 |
円の2番目の点を選択します；角度寸法は2つの点の間に作画されます。 |
手順

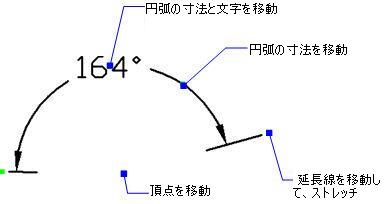

グリップ編集
グリップを使い、角度寸法を直接編集することができます。
寸法角度を選択します。グリップが表示します。
グリップをドラッグすることで、以下の編集を行えます。
文字のグリップをドラッグして位置を変更します。
円弧寸法のグリップをドラッグして円弧を移動します。
寸法補助線のどちらかのグリップをドラッグして、寸法を移動またはストレッチします。
頂点のグリップをドラッグして頂点を移動します。
関連コマンド
DimArc - 円弧の弧長寸法を配置します。
DimLinear - 水平/垂直方向または回転させた長さ寸法を図面に配置します。
DimAligned - 平行寸法を配置します。
DimBaseline - 共通の基準線から寸法を追加配置します。
DimContinue - 直列寸法を作図します。
DimDiameter - 直径寸法を配置します。
DimRadius - 半径寸法を配置します。
DimCenter - 中心マークを配置します。
DimLeader と Leader - 文字、ブロック、図形、幾何公差の引出線を配置します。
DimOrdinate - x およびy 座標軸の寸法を配置します。
Tolerance - 図面に幾何公差タグを配置します。
Dim - '寸法コマンド:' プロンプトで、寸法を配置、編集します。
Dim1 - '寸法コマンド:' プロンプトで、1つの寸法を配置、編集します。
AiDimFlipArrow - 寸法の矢印の向きを個別に反転します。
AiDimPrec - 既存の寸法の精度表示を変更します。
DimEdit - 寸法値の文字と角度を変更します。寸法補助線の角度を変更します。
DimTEdit - 寸法値の位置を変更します。
DdEdit - 寸法値を編集します。
Properties - パレットで寸法のプロパティを編集します。
DimStyle - 図面エクスプローラで寸法スタイルの作成と編集を行います。
-DimStyle - コマンドバーから寸法スタイルを保存、適用します。
Style - 寸法で使用する文字スタイルを設定します。
DimOverride - 現在の寸法スタイルの設定値を上書きします。
