DimLinear [長さ寸法]

長さ寸法を回転・水平・垂直に配置します。

コマンドへのアクセス

コマンド入力:  dimlinear

エイリアス :  dimlin, dli, dimhorizontal, dimrotated, dimvertical

メニューバー : 寸法記入 | 長さ寸法

ツールバー:  寸法記入 |

: dimlinear

コマンドバーの表示:

1番目の寸法補助線の原点 <図形を選択>: （1点を指定するか、Enterを押して図形に寸法を入力します。）

2番目の寸法補助線の基点: （1点を指定します。）

[角度(A)/文字(T)/水平(H)/垂直(V)/回転(R)]: （寸法線を配置するか、オプションを選択します。）

寸法値 = xx.xx

コマンドオプション

手順

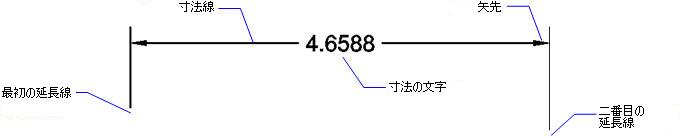

水平または垂直方向の長さ寸法を作成する

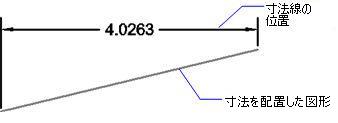

平行寸法を作成する

回転させた長さ寸法を作成する

グリップ編集

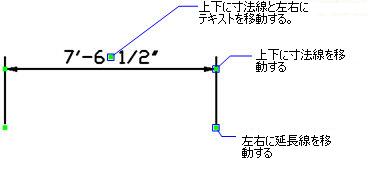

グリップを使い、長さ寸法を直接編集することができます。

1. 長さ寸法を選択します。グリップが表示します。

2. グリップをドラッグすることで、以下の編集を行えます。

3. • 寸法線に表示される2つのグリップのどちらを選択しても、寸法線をドラッグ（移動）します；寸法線の長さが変更されます。

   • 文字を再配置するために、グリップを選択してドラッグします；文字と寸法線が移動します。必要よっては引出線が発生します。

   • 補助線に表示される2つのグリップのどちらを選択しても、補助線を移動します；寸法線の長さが変更します。

関連コマンド

DimAligned - 平行寸法を配置します。

DimArc - 円弧の弧長寸法を配置します。

DimBaseline - 共通の基準線から寸法を追加配置します。

DimContinue - 直列寸法を作図します。

DimDiameter - 直径寸法を配置します。

DimRadius - 半径寸法を配置します。

DimCenter - 中心マークを配置します。

DimAngular - 角度寸法を配置します。

DimLeader と Leader - 文字、ブロック、図形、幾何公差の引出線を配置します。

DimOrdinate - x およびy 座標軸の寸法を配置します。

Tolerance - 図面に幾何公差タグを配置します。

Dim - '寸法コマンド:' プロンプトで、寸法を配置、編集します。

Dim1 - '寸法コマンド:' プロンプトで、1つの寸法を配置、編集します。

AiDimFlipArrow - 寸法の矢印の向きを個別に反転します。

AiDimPrec - 既存の寸法の精度表示を変更します。

DimEdit - 寸法値の文字と角度を変更します。寸法補助線の角度を変更します。

DimTEdit - 寸法値の位置を変更します。

DdEdit - 寸法値を編集します。

Properties - パレットで寸法のプロパティを編集します。

DimStyle - 図面エクスプローラで寸法スタイルの作成と編集を行います。

-DimStyle - コマンドバーから寸法スタイルを保存、適用します。

Style - 寸法で使用する文字スタイルを設定します。

DimOverride - 現在の寸法スタイルの設定値を上書きします。
