適用於 Bricscad（Windows）專業版及標準版、Bricscad（Linux）標準版
建立角度標註。
指令輸入
指令行： dimangular
指令別名： dan, dimang
功能表： 標註 | 角度
工具列： 標註 |
: dimangular
指令行顯示提示：
選取弧、圓、線或 [指定頂點(Enter)]: （按 Enter 指定頂點及角度。）
指定圓角頂點: （點選頂點。）
定角度的第一個端點: （點選角度的起點。）
定角度的第二個端點: （點選角度的終點。）
指定標註弧線位置或 [文字(T)/角度(A)]: （點選點指定標註線弧的位置，或輸入選項。）
標註文字 = \A1;142%%d
選取弧、圓、線或 [指定頂點(Enter)]: （選取一線、聚合線線段、弧或圓。）
選取第二條線: （選取另一物件。）
指定標註弧線位置或 [文字(T)/角度(A)]: （點選點指定標註線弧的位置。）
標註文字 = \A1;142%%d
標註兩線間的角度
或一對聚合線線段
標註弧的角度

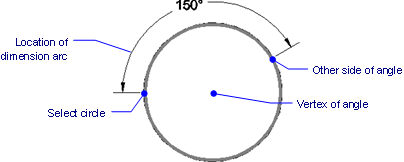

標註圓上兩點的角度
指令選項
|
選項 |
說明 |
|
用三點指定標註的角度： |
|
|
第一點在圓角的頂點。 |
|
|
第二點在角度的起點。 |
|
|
第三點在角度的終點。 |
|
|
指定標註弧線的位置。 |
|
|
指定標註文字的角度。 |
|
|
指定標註的文字，通常是為了覆蓋 Bricscad 測量的結果。 |
|
|
選取要標註的物件，如線、聚合線線段、弧和圓： 線和聚合線 - 會提示「選取第二條線」。 圓 - 會提示「定角度的第二個端點」。 弧 - 會直接顯示下一項提示。 |
|
|
選取第二條線，會在兩條線間繪製角度標註。 |
|
|
定角度的第二個端點 |
點選圓上的第二點，會在兩點間繪製角度標註。 |
掣點編輯
角度標註可以使用掣點編輯：
選取角度標註，會顯示掣點。
拖曳掣點會產生下列作用：
拖曳文字上的掣點可以移動文字。
拖曳標註弧上的掣點可以移動標註弧。
拖曳延伸線上的任一掣點可以旋轉及拉伸標註。
拖曳頂點上的掣點可以移動頂點。
相關指令
DimLinear - 建立線性標註：水平、垂直及旋轉。
DimAligned - 建立對齊物件的線性標註。
DimBaseline - 以相同基準線來建立數個線性標註或角度標註。
DimContinue - 從最後一點建立線性標註或角度標註。
DimDiameter - 建立圓與弧的直徑標註。
DimRadius - 建立圓與弧的半徑標註。
DimCenter - 建立圓和弧的中心點標記。
DimLeader 和 Leader- 建立具有文字、圖塊或公差的引線。
DimOrdinate - 在一點上建立一個測量 X 及 Y 座標的標註。
Tolerance - 建立幾何公差。
Dim - 進入「標註」指示建立及編輯標註。
Dim1 - 進入「標註」指示執行單一標註指令。
DimEdit - 編輯標註物件上的標註文字和延伸線。
DimTEdit - 變更標註文字的位置。
DdEdit - 編輯標註文字。
Properties - 由面板編輯標註的性質。
DimStyle - 由圖面總管建立和編輯標註型式。
-DimStyle - 由指令行儲存及應用標註型式。
Style - 設定標註型式使用的字型。
DimOverride - 取代目前標註型式的標註系統變數。
