適用於 Bricscad（Windows）專業版及標準版、Bricscad（Linux）標準版

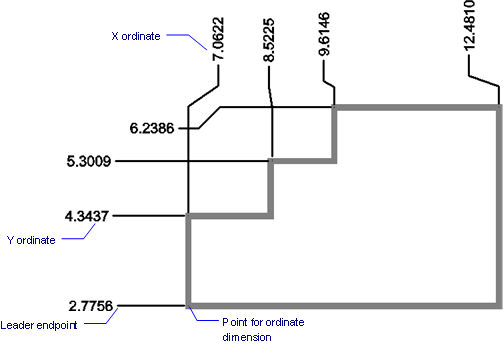

在一點上建立一個測量目前 UCS 的 X 及 Y 座標的標註。
指令輸入
指令行： dimordinate
指令別名： dor, dimord
功能表： 標註 | 座標式
工具列： 標註 |
: dimordinate
指令行顯示提示：
請指定特徵位置: （點選一特徵位置。）
指定引線端點或 [文字(T)/X 基準面(X)/Y 基準面(X)/角度(A)]: （點選引線終點，或輸入選項。）
標註文字 = \A1;6.2386
指令選項
|
選項 |
說明 |
|
選取座標引線的起線，通常是一個幾何的特徵點，如圓的四分點。 |
|
|
強制測量目前中 UCS 的 X 軸距離。 須要時可移動 UCS。 |
|
|
強制測量目前中 UCS 的 Y 軸距離。 |
|
|
指定文字的角度，通常是為了使傾斜的標註線保持文字的水平。會提示： 指定標註文字的角度 - 輸入角度。 |
|
|
|
指定標註的文字，通常是為了覆蓋 Bricscad 測量的結果。會提示： 輸入標註文字 - 輸入文字。 |
|
指定引線的端點位置。 |
掣點編輯
座標式標註可以使用掣點編輯：
選取座標式標註，會顯示掣點。
拖曳掣點會產生下列作用：
拖曳端點的掣點可以變更端點，引線及文字不會變。
拖曳引線上的掣點可以調整引線及文字的位置。
拖曳文字上的掣點可以移動文字。
相關指令
DimLinear - 建立線性標註：水平、垂直及旋轉。
DimAligned - 建立對齊物件的線性標註。
DimBaseline - 以相同基準線來建立數個線性標註或角度標註。
DimContinue - 從最後一點建立線性標註或角度標註。
DimDiameter - 建立圓與弧的直徑標註。
DimRadius - 建立圓與弧的半徑標註。
DimCenter - 建立圓和弧的中心點標記。
DimAngular - 建立測量角度的角度標註。
DimLeader 和 Leader - 建立具有文字、圖塊或公差的引線。
Tolerance - 建立幾何公差。
Dim - 進入「標註」指示建立及編輯標註。
Dim1 - 進入「標註」指示執行單一標註指令。
DimEdit - 編輯標註物件上的標註文字和延伸線。
DimTEdit - 變更標註文字的位置。
DdEdit - 編輯標註文字。
Properties - 由面板編輯標註的性質。
DimStyle - 由圖面總管建立和編輯標註型式。
-DimStyle - 由指令行儲存及應用標註型式。
Style - 設定標註型式使用的字型。
DimOverride - 取代目前標註型式的標註系統變數。
