DimLinear

適用於 Bricscad（Windows）專業版及標準版、Bricscad（Linux）標準版

建立水平、垂直或旋轉的線性標註。

指令輸入

指令行： dimleader

指令別名： dimlin, dli, dimhorizontal, dimrotated, dimvertical

功能表：標註 | 線性

標註 | 旋轉

工具列：標註 |

: dimlinear

指令行顯示提示：

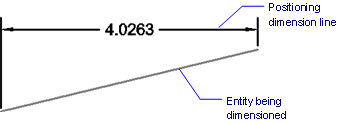

選取要標註的物件: （選取一線、聚合線、弧或圓。）

指定標註線位置或 [角度(A)/文字(T)/水平(H)/垂直(V)/旋轉(R)]: （指定標註線的位置，或輸入選項。）

標註文字 = \A1;4.0263

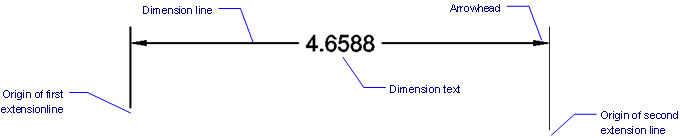

指定第二條延伸線原點: （指定另一延伸線原點）

指定標註線位置或 [角度(A)/文字(T)/水平(H)/垂直(V)/旋轉(R)]: （指定標註線的位置，或輸入選項。）

標註文字 = \A1;6.6588

指令選項

選項	說明
選取物件	按 Enter 選取一標註物件。
選取要標註的物件	選取線、聚合線、弧及圓進行標註，其他物件無法使用此指令標註。
指定標註線位置	指定標註線的位置，也會決定延伸線的長度。
角度	指定文字的角度，通常是為了使傾斜的標註線保持文字的水平。會提示：指定標註文字的角度 - 輸入角度。
文字	指定標註的文字，通常是為了覆蓋 Bricscad 測量的結果。會提示：輸入標註文字 - 輸入文字。
水平	強制水平標註；會提示：指定標註線位置或 [文字(T)/角度(A)]:
垂直	強制垂直標註；會提示：指定標註線位置或 [文字(T)/角度(A)]:
旋轉	以指定角度旋轉標註；會提示：指定標註線的角度 - 指定標註線的旋轉角度。

指定第一條延伸線原點	指定標註第一條延伸線的原點。
指定第二條延伸線原點	指定標註第二條延伸線的原點。

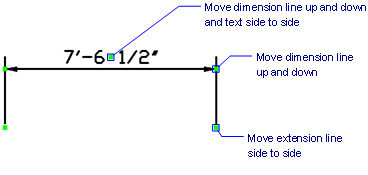

掣點編輯

線性標註可以使用掣點編輯：

選取線性標註，會顯示掣點。
拖曳掣點會產生下列作用：
- 拖曳標註線上的掣點可以移動標註線，並變更延伸線的長度。
- 拖曳文字上的掣點可以移動文字，標註線也會移動，須要時會加入引線。
- 拖曳延伸線上的任一掣點可以旋轉及拉伸標註，標註線會變更長度。

相關指令

DimAligned - 建立對齊物件的線性標註。

DimBaseline - 以相同基準線來建立數個線性標註或角度標註。

DimContinue - 從最後一點建立線性標註或角度標註。

DimDiameter - 建立圓與弧的直徑標註。

DimRadius - 建立圓與弧的半徑標註。

DimCenter - 建立圓和弧的中心點標記。

DimAngular - 建立測量角度的角度標註。

DimLeader 和 Leader- 建立具有文字、圖塊或公差的引線。

DimOrdinate - 在一點上建立一個測量 X 及 Y 座標的標註。

Tolerance - 建立幾何公差。

Dim - 進入「標註」指示建立及編輯標註。

Dim1 - 進入「標註」指示執行單一標註指令。

DimEdit - 編輯標註物件上的標註文字和延伸線。

DimTEdit - 變更標註文字的位置。

DdEdit - 編輯標註文字。

Properties - 由面板編輯標註的性質。

DimStyle - 由圖面總管建立和編輯標註型式。

-DimStyle - 由指令行儲存及應用標註型式。

Style - 設定標註型式使用的字型。

DimOverride - 取代目前標註型式的標註系統變數。
