適用於 專業版、標準版
編輯標註的文字，變更延伸線的角度。
指令輸入
指令行： dimedit
指令別名： ded, dimed
功能表： 標註 | 傾斜
工具列： 標註 |
: dimedit
指令行顯示提示：
編輯標註: 輸入標註編輯的類型 [新值(E)/傾斜(O)/旋轉(R)/歸位(H)] <歸位>: （輸入選項，或按 Enter 歸位標註。）

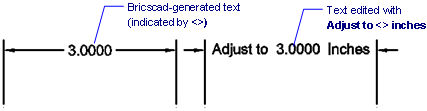

左： 原始標註文字；右： 用新值選項編輯過的標註文字。
左： 原始延伸線；右： 用傾斜選項設定角度的延伸線。
左： 原始角度的標註文字；右： 用旋轉選項旋轉的標註文字。
指令選項
|
選項 |
說明 |
|
變更文字；會提示： 輸入新的標註文字 <> - 輸入標註文字，<>；符號表示預的的文字，可以在前方或後方插入文字，例如「總長=<>公分」。 選取要取代新文字的標註 - 選取一個或更多標註；提示會重覆出現直到按下 Enter。 |
|
|
旋轉延伸線，通常是為了建立等角的標註。會提示： 選取要傾斜的線性標註 - 選取一個或更多線性標註；提示會重覆出現直到按下 Enter。 傾斜角度 - 輸入角度。角度是由 X 軸逆時鐘方向測量。 |
|
|
旋轉標註文字；會提示： 指定標註文字的角度 - 輸入角度。角度是由 X 軸逆時鐘方向測量。 選取要旋轉文字的物件 - 選取一個或更多標註；提示會重覆出現直到按下 Enter。 |
|
|
將標註文字移回它的預設位置，此選項不會恢復文字的新值及延伸線的傾斜。會提示： 選取要文字歸位的標註 - 選取一個或更多標註；提示會重覆出現直到按下 Enter。 |
相關指令
DimTEdit - 變更標註文字的位置。
DdEdit - 編輯標註文字。
Properties - 由面板編輯標註的性質。
DimLinear - 建立線性標註：水平、垂直及旋轉。
DimAligned - 建立對齊物件的線性標註。
DimBaseline - 以相同基準線來建立數個線性標註或角度標註。
DimContinue - 從最後一點建立線性標註或角度標註。
DimDiameter - 建立圓與弧的直徑標註。
DimRadius - 建立圓與弧的半徑標註。
DimCenter - 建立圓和弧的中心點標記。
DimAngular - 建立測量角度的角度標註。
DimLeader 和 Leader- 建立具有文字、圖塊或公差的引線。
DimOrdinate - 在一點上建立一個測量 X 及 Y 座標的標註。
Tolerance - 建立幾何公差。
Dim - 進入「標註」指示建立及編輯標註。
Dim1 - 進入「標註」指示執行單一標註指令。
DimStyle - 由圖面總管建立和編輯標註型式。
-DimStyle - 由指令行儲存及應用標註型式。
Style - 設定標註型式使用的字型。
DimOverride - 取代目前標註型式的標註系統變數。
